RJ45網絡接頭和RJ11電話線接頭製作方法

一、RJ45直連/交叉連接方法

RJ45型網線插頭又稱水晶頭，共有八芯做成，廣泛應用於區域網和 ADSL 寬頻上網用戶的網絡設備間網線（稱作五類線或雙絞線）的連接。在具體應用時，RJ45 型插頭和網線有兩種連接方法（線序），分別稱作 T568A 線序（圖1）和 T568B 線序（圖2） ，通常使用的都是T568B標準。

T568B：橙白、橙、綠白、藍、藍白、綠、棕白、棕（常用）

T568A：綠白、綠、橙白、藍(下圖紫)、藍(下圖紫)白、橙、棕白、棕

註：所謂電腦接電腦時的對等網連接，上頭的意思是要用跳線。

集線器連集線器、交換機連交換機亦是要跳線。
(跳線的做法就是同一條線，一端採T568A接法、一端採T568B接法)

圖2：RJ45網線插頭的T568B線序

T568B：橙白、橙、綠白、藍(下圖紫)、藍白(下圖紫白)、綠、棕白、棕（常用）

1、2(澄白、澄)用於發送，3、6(綠白、綠)用於接收，4、5，7、8(藍、藍白、棕白、棕)是雙向線。

千兆網線製作方法千兆5類或超5類雙絞線的形式與百兆網線的形式相同，也分為直通和交叉通兩種。

直通網線與我們平時所使用的沒有什麼差別，都是一一對應的。但是傳統的百兆網絡只用到4根線纜來傳輸，而千兆網絡要用到8根來傳輸，所以千兆交叉通網線的製作與百兆不同，製作方法如下：

1對3、2對6、3對1、4對7、5對8、6對2、7對4、8對5

例如：一端為：橙白、橙，綠白、藍，藍白、綠，棕白、棕；

另一端：綠白、綠，橙白、棕白、棕，橙，藍，藍白。

(補充：1、電信20M光纖寬頻沒有必要換千兆網卡（百兆就能滿足）。

2、20M是指寬頻的下行速率，而目前的主流路由器都已支援20M雙工模式，可提供200M頻寬，不會成為寬頻的瓶頸；

3、同理即使是150M的無線也可以滿足20M光纖的需求。)

百兆只用

1.2.3.6，不過最好是做8根的～！網絡傳輸的速度更快。

圖1：RJ45網線插頭的T568A線序

T568A：綠白、綠、橙白、藍、藍白、橙、棕白、棕

直連線：兩端都做成T568B或T568A用於不同設備相連（如網卡到交換機/路由器）

交叉線：交叉是指網線的一端和另一端與 RJ45 網線插頭的接法不同，一端按 T568A 線序接（圖1），另一端按 T568B 線序接（圖2），即有幾根網線在另一端是先做了交叉才接到 RJ45 插頭上去的，適用的連接場合有：

1. 電 腦←—→電 腦，稱對等網連接，即兩台電腦之間只通過一條網線連接就可以互相傳遞數據；

2. 集線器←—→集線器；

3. 交換機←—→交換機

(或如下圖)

兩台電腦通過網線直接連接（即對等網）的有關設置

上面已經提到兩台電腦之間通過網線進行連接時，RJ45 型網線插頭與網線的接法是：一端按 T568A 線序接，一端按T568B線序接，然後網線經RJ45插頭播入要連接電腦的網線插口中，這就完成了兩台電腦間的物理連接但是這時兩台電腦間不一定馬上就能進行數據傳送，還必須進行相關的設置：


1. 指定每台電腦的 ip 地址：

可以選擇 192.168.0.1 ——— 192.168.0.254 之間任何值作為這兩台電腦的 ip 位址，注意 ip 位址不要重複使用

2. 設置每台電腦的子網掩碼為： 255.255.255.0

3. 設置每台電腦的網關一樣：

例如，如果第一台電腦的 ip 位址是 192.168.0.1，第二台電腦的 ip 位址是 192.168.0.2，則第一台電腦和第二台電腦的網關都應該是 192.168.0.1 或都是 192.168.0.2，或者網關取192.168.0.1 ——— 192.168.0.254 之間任何值，例如兩台機子的網關都取192.168.0.100

4. 設置要訪問電腦的硬碟為共用：

設置共用的方法與區域網中的操作相同

完成了上面 1~4 項的設置後，在電腦的「網上鄰居」中就可以看到互相連接的電腦了，接下來就可以像區域網那樣用「複製－粘貼」互相傳送數據了


二、RJ45的8條線作用說明

1、2用於發送數據(TX)，

3、6用於接收數據（RX），

4、5，7、8是雙向線。

1、2線必須是雙絞，3、6雙絞，4、5雙絞，7、8雙絞，這就是雙絞線的特點。

把銅線的顏色弄成以下這樣

(品質好的線材會發現每兩兩雙絞的外層會有多穿一層保鮮膜..(錫鉑))

T568-B:白橙、橙、白綠、藍、白藍、綠、白棕、棕

插進去網路頭並且確定顏色是對的

線頭也要到底，然後記得用工具給他夾下去..(一支網購80~100多皆有...說貴不貴，唯不實用..)

在10M交換機的網絡中，我們只需要2、6兩條線就通信。因此在用測線儀測試10M交換機的時候，只顯示2、6燈亮。

在100M交換機網絡中，我們只需要1、2、3、6四跳線就可以通信。因此在用測線儀測試100M交換機的時候，只顯示1、2、3、6燈亮。

在1000M交換機網絡中，我們需要1、2、3、4、5、6、7、8八跳線才可以達到1000M的數據通信。因此在用測線儀測試1000M交換機的時候，顯示1、2、3、4、5、6、7、8燈亮。

網線修復：對於直通線(兩頭568B)，有信號的線是1236(橙綠),因此,如果某些線發生故障,可以用其餘的線作為備用,修復後仍然可用.但是抗干擾性能有可能降低

RJ11電話線插頭線序

RJ11通常指的是6個位置(6針)模塊化的插孔或插頭。這種接外掛程式沒有國際化的標準並且在通用綜合布線標準中提及。而且，這個名稱往往也用於4針版本的模塊化接外掛程式，從而引起混亂。

四芯電話線線序：中間兩根是紅綠其他兩根隨便放

兩芯電話線，無線序，隨便放。

---------------------------------------------------
下為自己補充處

我的線材多條、目前用於接的為扁平淺紫，此線為Cat.6、

另一條為深紫Cat.5的樣子，該深紫線的接法為跳線，

一端採T568A(自己房間端=>芯面朝上，左至右依序為綠白、綠、橙白、藍、藍白、橙、棕白、棕。

而另一端接交換器的接法採T568-A，芯面朝上，左至右依序為：橙白、橙、綠白、藍、藍白、綠、棕白、棕

照理說跳線是用於兩設備相同時的接法，但不知何故，我用跳線接自己的電腦，另一端接數據機還是集線器?!結果依究可用，由於這條感覺較粗，雖等級不如淺紫的CAT.6(扁平)佳，同時自己在接RJ 45水晶頭時，發現這線材也不是頂級線材，根本沒有抗干擾的雙絞線外包(保鮮膜)(一時想不起叫什來的....烤肉時會用到的那東東，所以就暫叫他為保鮮膜好了...哈哈哈)

為何用深紫色而不用淺紫CAT.6呢？

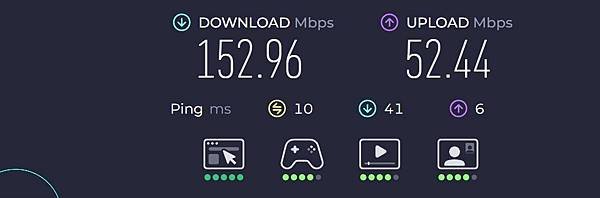

原因我也不清楚，只是以往多次實驗下載測試，好像這條深紫的貓5比較穩，實際速度也差不了多少，所以就用穩的了...至於為什麼跳線可以用在電腦接數據機(集線器)....這個我也不曉得，畢竟這跳線的一端是我自己剪掉那壞掉的卡榫，所以很確定我就是用跳線的接法，盡然他可以用，而且按實驗的依據，跳線的距離可延長到100公尺.(不跳僅只能到7~80m)

加上心想，或許哪天無聊時，乾脆在兩台電腦上直接用此跳線來接後玩世紀帝國...所以就...
只是聽說有了交換機也是可以點對點(pc to pc)...以前有試過可以，不過細節久沒用又忘了....哎...腦子真是不活啊

-------------------

至於淺紫CAT.6的接法不清楚。因為他的卡榫未曾壞過，且其水晶頭處是框渡金的...感覺是高級，可惜效率不知何故測試下載時心理作用嗎?總感較不穩...

另櫃子內尚有一條CAT.5的澄色線，其接法是直通的。(採T568A或B要再查)

還有一條是以往台固來裝機時送的淺灰..線材應該也是貓五等級吧...(不知裡面有沒有雙絞外包保鮮膜...我想起來了..那玩意叫錫鉑紙啦...哈哈)

--------------------

(網路取得補充小小總結提醒)

電腦對電腦的線材要用跳線。(即所謂的交叉線)

CAT-5採一對一的平行接法=>兩端都是T568A或兩端都是T568B

CAT-5e則為增強版，可防止遠端串音(far end crostalt)

一般RJ45水晶頭(即網路線的接頭)又稱8P8C

乙太網路雙絞線兩接法：

1、直通線接法：1對1，都按T568B

2、交叉線接法：一頭用T568A、一頭用T568B

根據電機實驗結果，RJ45若採跳線接法，其距離可達100公尺，但若採直通平行接法，僅能達70~80公尺

為何電腦對電腦或交換器對交換器的連線接要採跳線？

原因：因為當A電腦的發送端送出訊號到B電腦時，B電腦的這端必須是接收端才可順利傳送。(也就是送、收對調)

而HUB則會替使用者把不同的發送和接收自動對接，所以若是兩台電腦中間是透過HUB來連接的，則就不用跳線了。

(集線器（Hub）是指將多條乙太網路雙絞線或光纖集合連接在同一段物理介面下的裝置。)

原則：

1、電腦對HUB (不用跳線)

2、電腦對電腦(要跳線)

3、HUB 對 HUB (要跳線) (但若用UPLINK接頭就不用跳線，HUB內部已跳線)

4、ATU-R(數據機) 對電腦 (不跳線)

5、ATU-R(數據機) 對 HUB (要跳線，或接UPLINK就不用跳)

 歐哇哩~~~

(今下午YT看到的5、6、7..應該是CAT的區分，與新款水晶頭的接法)
